忘れた時の為のコマンドのメモです。
解らない時は恐らく教科書なり説明書なり見た方が安全ですよ。

無料でゲットしたグラフ作成ソフト。
cdとかは普通に使えます。
plot→p のように省略可能。

ファイルから読む時。

• plot "file"
  このまま打つと、１列目がx軸、２列目がy軸になる。

• plot "file" using 1:3
  １列目x軸、３列目y軸としたいとき。

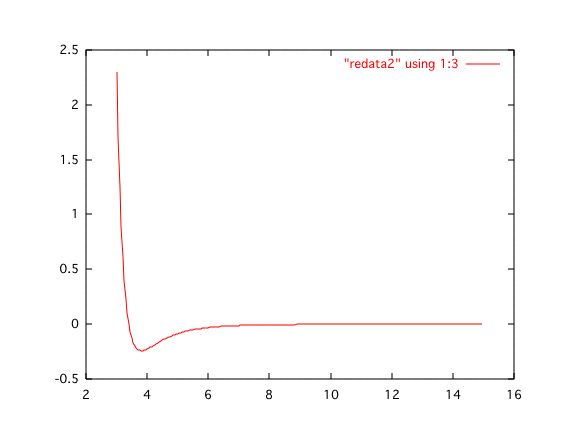

• plot "file" using 1:3 with lines
  線にしたいとき。点はdots。デフォルトはpoints。

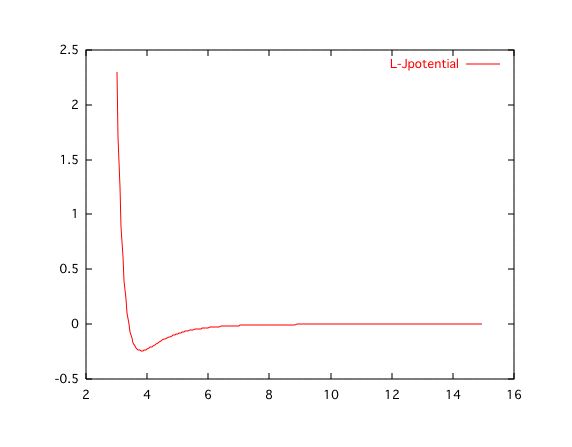

• plot "file" using 1:3 title "L-Jpotential" with lines
  曲線に名前を付けたい時。

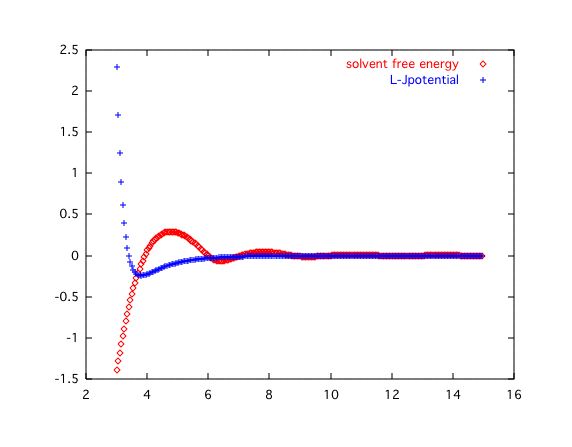

• plot "file" using 1:2 title "solvent free energy","" using 1:3 title "L-Jpotential"
  同じ画面に複数のグラフを並べたい時。""内を変えれば違うファイルでも可。

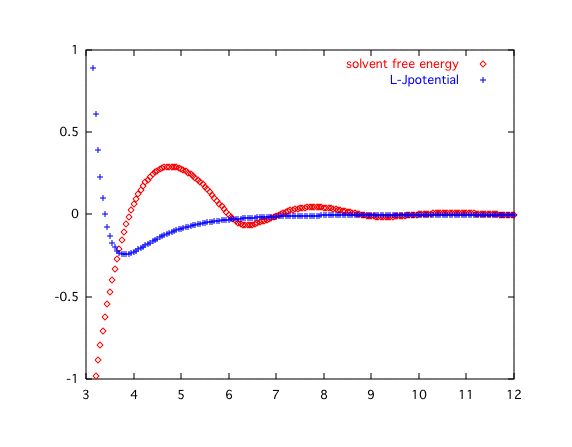

• set yrange [-1:1]
  軸の長さを変えたいとき。
  片方だけ変えたい時はset xrange[*:12]とすれば良い。

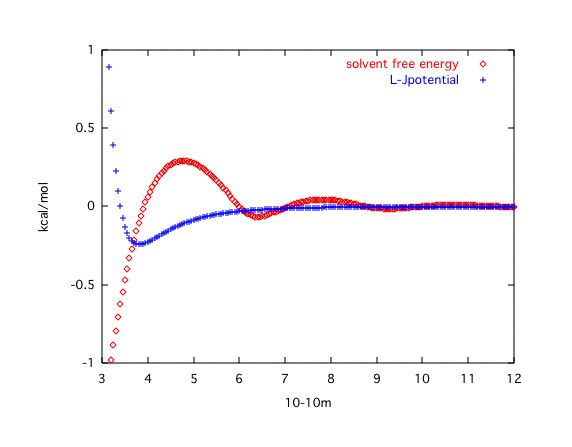

• set xlabel "10-10m"
  軸にラベルを書き込むとき。

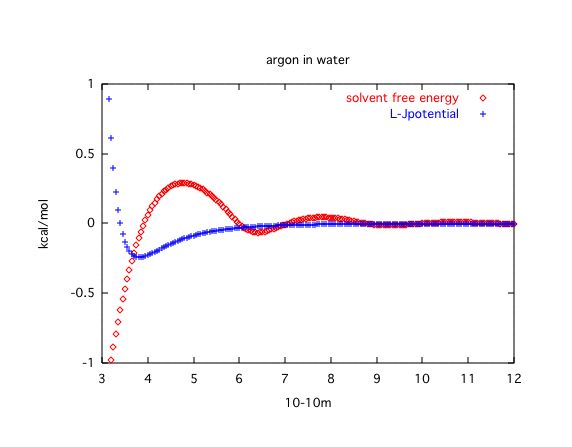

• set title "argon in water"
  グラフにタイトルを付ける時。

• set xzeroaxis
  y=0の軸を書きたい時。


基本的に三次元でも同じです。
set view 45,45
でアングルを変えるってのが加わってるってだけ。
もっと進んだ機能が使いたい人はgnuplot tipsへどうぞ。

TeXに貼るとき用

• set terminal postscript eps enhanced (color or monochrome)
  TeX用にepsファイルに変換。デフォルトはモノクロ。

• set output "file.eps"
  .epsで名前を付けて保存。

• plot〜
  プロットしてepsファイル完成。


MultiPlotサンプル こんな図を書くとき用

ソースはこちら。

どうしてもイタリックなギリシャ文字が使いたいとき
PostScriptの問題みたいです。
よって使えるまでちょっとめんどう
まずはこちらのページから、Symbol.tgzを落として展開。
中のs050020l.pfb(Symbol-Oblique)を、s050000l.pfb(Symbol)の置いてある場所(OSXなら/usr/local/share/ghostscript/fonts/です)にコピー。
Fontmap.GS(OSXなら/usr/local/share/ghostscript/7.07/lib/にある)に、
/Symbol-Oblique (s050020l.pfb);
を追加。
詳しくはSymbol.tgzを展開して出てきたREADME.jpを見ればわかると思います。
/Symbol-Obliqueでイタリックのギリシャ文字が出ると思います。

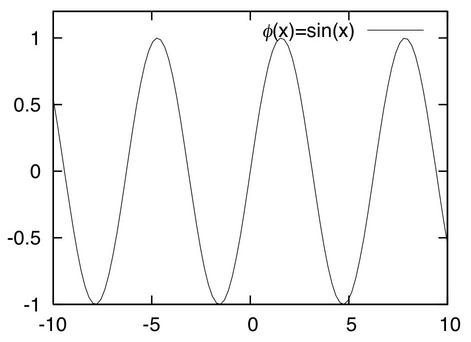

こんな感じ
plot sin(x) title"{/Symbol-Oblique f}(x)=sin(x)"

もちろんpostscript eps enhancedです。

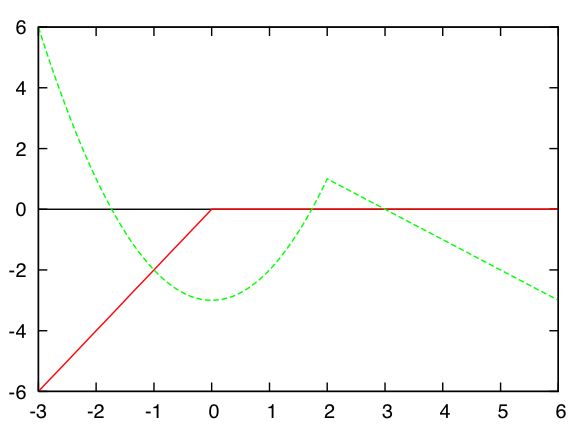

条件式
条件 ? 真のとき : 偽のとき
例えばこのように。
plot x<0 ? 2*x : 0 , x<2 ? x**2-3 : 3-x

がんばればδ関数もおてのもの。

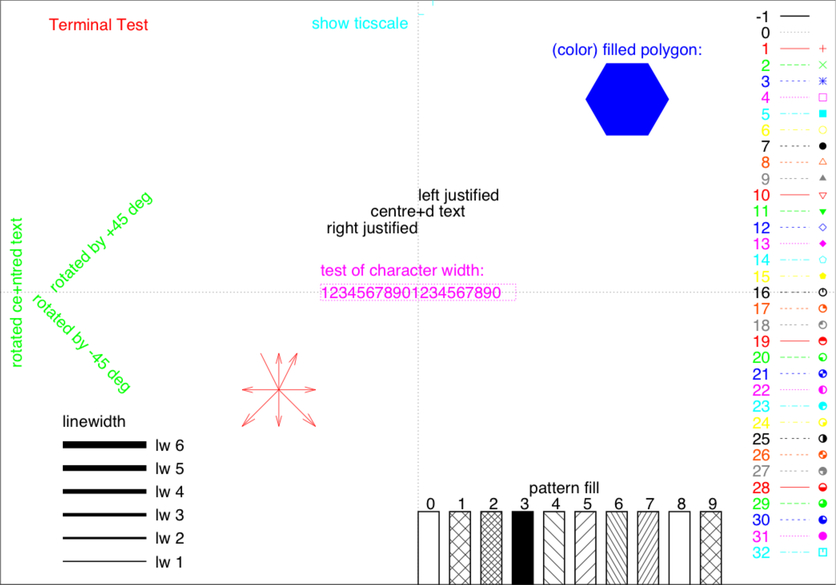

書式、線種の確認
test

上はeps colorの結果
